Устройство современного струйного принтера - механическая схема (на примере R1900)

Печатать
Рассказать другу
Автор: Евгений
Просмотров: 27493
Голосов: 22



Схема механического устройства современного струйного принтера на примере Epson R1900.

Здесь показаны все основные узлы и механизмы, датчики и детали струйного принтера.
Если вы занимаетесь ремонтом принтеров, то должны выучить эту схему как таблицу умножения либо распечатать ее и всегда держать под рукой!

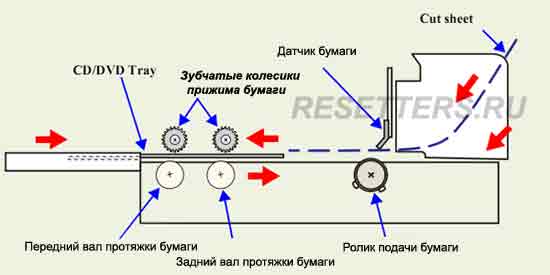

  1. Фронтальный вал протяжки бумаги
  2. Задний вал протяжки бумаги
  3. Основной вал подачи бумаги
  4. Лента энкодера (прозрачная полоска с рисками)
  5. Датчик открытия крышки принтера
  6. Фотодатчик начала бумаги ("глаз")
  7. Фотодатчик калибровки головки
  8. Каретка принтера
  9. Отсек парковки каретки
  10. Шаговый двигатель помпы
  11. Датчик установки лотка для CD
  12. Шахта каретки
  13. Фотодатчик энкодера основного вала подачи бумаги (считывает риски с прозрачного диска энкодера)
  14. Диск энкодера основного вала подачи бумаги (прозрачный диск с рисками)
  15. Двигатель основного вала подачи бумаги
  16. Датчики управления двигателем PG
  17. Двигатель PG
  18. Датчик позиции бумаги (ASF sensor)
  19. Ремень перемещения каретки (timing belt)
  20. Фотодатчик энкодера (на каретке)
  21. Ролик захвата (LD roller)
  22. Ролик отделения листа (Retard roller)
  23. Датчик конца листа
  24. Шаговый двигатель узла подачи бумаги
  25. Двигатель перемещения каретки

Обсудить видео в нашем Форуме по СНПЧ .....
