PF Encoder Sensor - датчик энкодера подачи бумаги

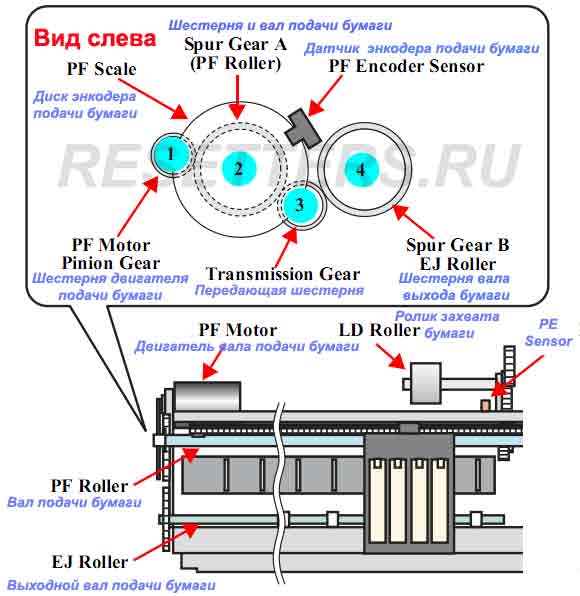

PF - от Paper Feed.   Этот оптический датчик считывает шкалу рисок круглого энкодера и находится в большинстве моделей в левой части принтера.

Его задача - правильно позиционировать лист бумаги с помощью основного вала подачи бумаги. Благодаря специальным меткам-рискам, нанесенным по внешнему краю прозрачного диска энкодера принтер "знает" расположение листа. Неисправность датчика энкодера либо загрязнение диска будет причиной   неправильного позиционирования листа бумаги и  ошибок - "Извлеките посторонние предметы внутри принтера" и "Fatal ERROR" а бумагу.

Есть вопросы? Задавайте с специальной теме про датчик бумаги и проблемы с ним связанные. Форум по СНПЧ.

Последнее обновление: 03:51 PM Tuesday, November 30, 2010
